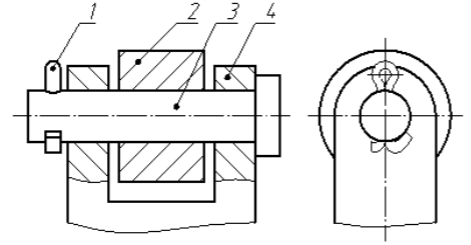

下面装配图中,零件序号编写不正确的是( )。
·序号4
·序号3
·序号2
·序号4
代号为30312的轴承,其内径大小为( )mm,12*5=60。
·12
·60
·2
·312

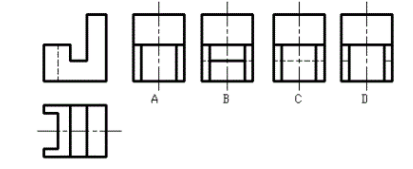

已知两视图，选择正确的左视图（ ）。
·A
·B
·C
·D
已知一立体的轴测图，按箭头所指方向的视图是（ ）。
·
·
·
·

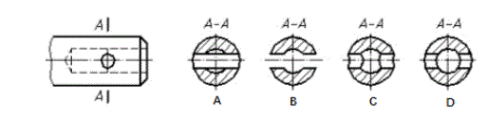

请选择正确的断面图（ ）。
·A
·B
·C
·D
国家标准对齿轮轮齿部分的画法作了统一规定,分度线用( )。
·细点画线绘制
·粗实线绘制
·细虚线绘制
·细实线绘制
后视图是从( )投射得到的。
·后向左
·后向前
·后向右
·后向下
用A3图纸画一张有装订边框的图,装订边的宽度为( )mm。
·20
·25
·30
·35
斜二等测图沿Y轴的轴向伸缩系数为( )。
·1.2
·1
·0.5
·0.82
下图中,水平面P与圆锥表面的交线为( )。
·抛物线
·椭圆
·圆
·双曲线
画尺寸线规定的是( )。
·用细虚线
·用细实线
·用细点画线
·用粗实线

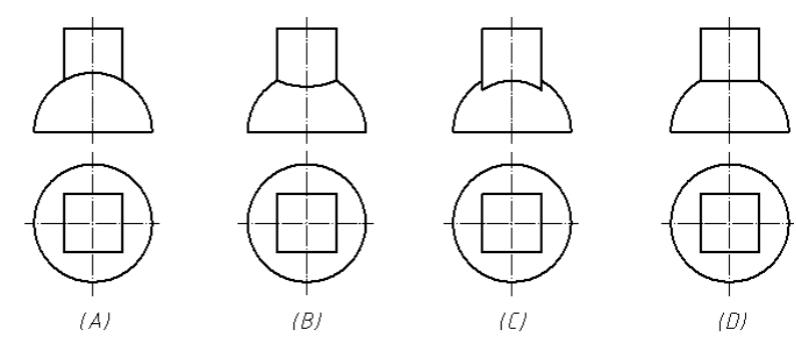

下面四组视图中,主视图中的交线投影,画得正确的是( )。
·A
·B
·C
·D
连接时,别连接件需要作出螺纹孔的有( )。
·螺钉连接
·键连接
·螺栓连接
·销连接
三角形平面的三个投影均为缩小的类似形,该平面为( )。
·侧平面
·一般位置平面
·正平面
·水平面
绘制箱体类零件图时,常选择零件的( )作为主视图,并采用适当的剖面图表达内部结构形状。
·正面位置
·工作位置
·工作状态
·安装位置
